Introduction du thermocouple de sonde en zircone

Les thermocouples appartiennent à la mesure de la température de type contact dans la mesure de la température, qui est utilisée pour mesurer la température d'un objet .. Tout d'abord, les thermocouples sont les principaux dispositifs de température les plus utilisés dans la mesure de la température . leurs caractéristiques principales sont une large plage de mesures de température, des performances stables simples, une bonne réponse statique et la capacité de transmettre {3. À distance, ce qui est pratique pour le contrôle automatique et le contrôle centralisé . Le principe de mesure de la température des thermocouples est basé sur l'effet thermoélectrique . lorsque deux conducteurs différents ou semi-conducteurs sont connectés à une boucle fermée, lorsque les températures à deux contacts sont différentes, un potentiel thermoélectrique sera généré dans la boire Le phénomène est appelé l'effet thermoélectrique, également connu sous le nom d'effet Seebeck .
Le potentiel thermoélectrique généré dans une boucle fermée se compose de deux potentiels: le potentiel de différence de température et le potentiel de contact . Le potentiel thermoélectrique fait référence au potentiel généré par la différence de température aux deux extrémités du même conducteur . différents conducteurs ont des densités d'électrons différentes, donc le potentiel qu'ils génèrent est également différent; et le potentiel de contact, comme son nom l'indique, fait référence au potentiel formé lorsque deux conducteurs différents entrent en contact et qu'une certaine dispersion d'électrons est générée en raison de leurs différentes densités d'électrons lorsqu'ils atteignent un certain équilibre . La taille du potentiel de contact dépend des propriétés matérielles des deux conducteurs différents et de la température de leurs points de contact . stipulates that thermocouples are divided into eight different divisions, namely B, R, S, K, N, E, J and T. The lowest temperature can be measured is minus 270 degrees Celsius and the highest can reach 1800 degrees Celsius. Among them, B, R, and S belong to the platinum series of thermocouples . Parce que le platine est un métal précieux, ils sont également appelés thermocouples métalliques précieux . Les autres sont appelés thermocouples métalliques bon marché .

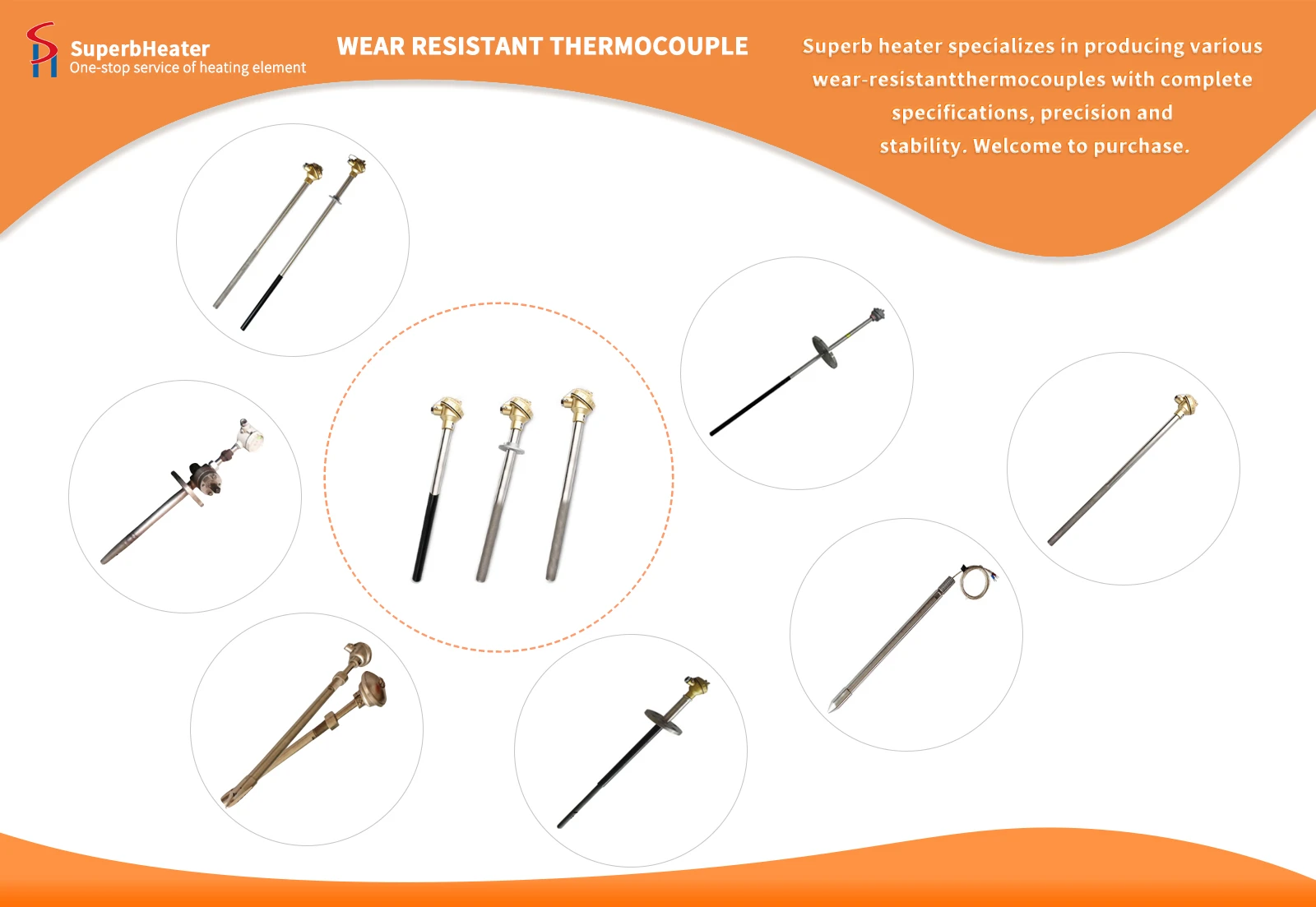

Il existe deux structures de thermocouples, de type ordinaire et de type blindé . Les thermocouples généraux sont généralement composés de thermocouples, de tubes isolants, de manchons de protection et de boîtes de jonction, tandis que les thermocouples blindés sont assemblés en assemblant des câbles de thermocouple, des matériaux isolants et des mangeoires métalliques, puis de la signalisation pour former une combinaison solide {1} du thermocouple nécessite un fil spécial pour transmettre, que nous appelons un fil de compensation . différents thermocouples nécessitent des fils de compensation différents, et leur fonction principale est de se connecter avec le thermocouple afin que l'extrémité de référence du thermocouple soit séparée de l'alimentation, de sorte que la température d'extrémité de référence est stable .

Les fils de compensation sont divisés en types compensés et étendus . La composition chimique du fil étendu est la même que celle du thermocouple compensé . Cependant, en réalité, le fil étendu n'est pas fait du même métal que le même thermocouple que le thermocolt {{{3} La connexion entre le fil de compensation et le thermocouple est généralement très claire . Le pôle positif du thermocouple est connecté au fil blanc du fil de compensation, et le pôle négatif est connecté à la couleur restante . La plupart des fils de compensation généraux sont en alliage de cuivre-nouton .}
