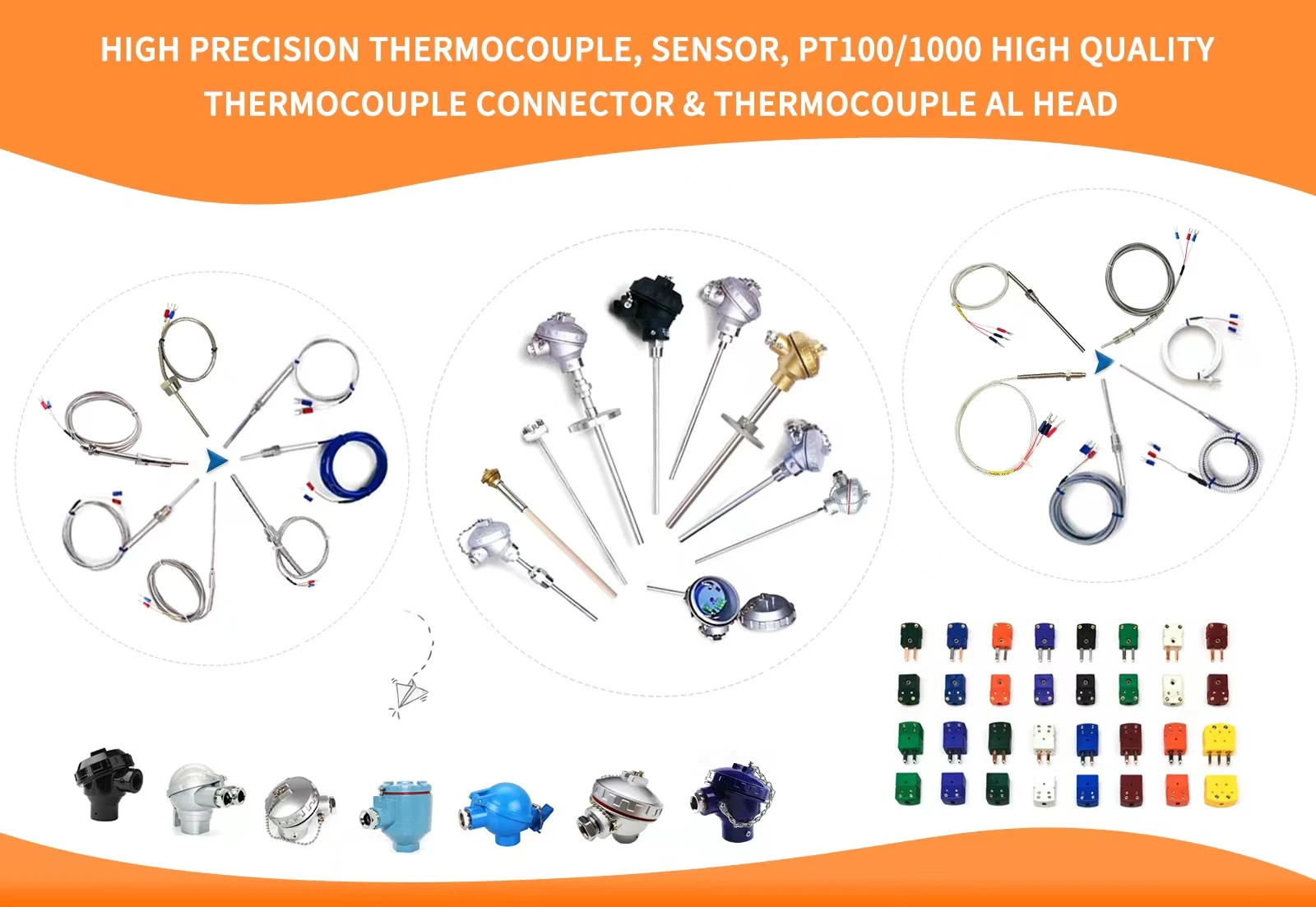

Comment juger de la qualité des thermocouples? La méthode de sélection correcte des thermocouples

1. Comment juger si un thermocouple est bon ou mauvais
Les thermocouples sont les composants centraux de la mesure de la température industrielle, et leurs performances affectent directement l'efficacité de fonctionnement et la sécurité de l'équipement . Les éléments suivants sont 5 étapes de détection majeures pour déterminer si le thermocouple est normal:

1. Méthode de mesure de la résistance
Étapes de fonctionnement:
Utilisez un multimètre pour mesurer la valeur de résistance aux deux extrémités du thermocouple .

Plage normale:

Thermocouple de type K: À propos de 2-5 ω (à température ambiante) .

Thermocouple de type J: À propos de 10-15 Ω .

Jugement anormal:

Résistance infinie: le circuit interne du thermocouple est cassé .

Résistance proche de 0 ω: court-circuit ou dommage de couche d'isolation .

2. inspection d'apparence
Points d'inspection clés:

Intégrité de la gaine: Vérifiez les fissures, la corrosion ou la déformation (en particulier dans les environnements acides / à haute température) .

Connexion du plomb: confirmez que le terminal n'est pas oxydé ou lâche .

Traces de pollution: les taches d'huile et les dépôts de carbone peuvent provoquer des erreurs de mesure de la température .

3. Test de comparaison de la température
Étapes de fonctionnement:
Placer le thermocouple et un thermomètre de haute précision avec une précision connue (comme une résistance au platine standard) dans un environnement à température constante (comme un bain d'huile, une fournaise à température constante) en même temps .

Déviation autorisée:

Thermocouple de qualité industrielle: ± 1 . 5 degré (dans la plage de 0-400 degré).

Si l'écart dépasse ± 5 degrés, il doit être remplacé ou calibré .

4. Test de stabilité du signal
Méthode de détection:
Connectez-vous à un émetteur de température ou à PLC pour observer si le signal de sortie est stable .

Problèmes courants:

Fluctation du signal: vieillissement de l'isolation de la gaine, interférence électromagnétique .

Drift du signal: détérioration du matériau thermocouple (comme l'oxydation) .

5. test de performance d'isolation
Étapes de fonctionnement:
Utilisez un megohmmètre (gamme 500 V) pour mesurer la résistance à l'isolation entre le fil du thermocouple et la gaine .

Norme de qualification:

À température ambiante: supérieure ou égale à 100mΩ .

À haute température (comme 300 degrés): supérieur ou égal à 1mΩ .

Conséquences de la défaillance de l'isolation: interférence du signal, fuite d'équipement .

2. Méthode de sélection des thermocouples
La sélection correcte peut prolonger la durée de vie et améliorer la précision de la mesure de la température, et nécessite une considération complète de 6 facteurs de base:

1. correspondance de plage de température
Températures applicables de différents types de thermocouples:

Type de gamme de température (degré) Scénarios d'application typiques
K type -200 ~ 1300 chaudières, fours, extruders
J Type 0 ~ 750 machines de moulage par injection, transformation des aliments
T type -200 ~ 350 équipement de laboratoire à basse température
Sype S 0 ~ 1600 four à haute température, fusion métallique
2. Adaptabilité environnementale
Environnement corrosif:
Choisissez Titanium Alloy (Ti6Al4V) ou Hastelloy (Hastelloy C276) Sage .

Environnement à haute pression / vibration:
Choisissez un thermocouple blindé (gaine métallique + isolation d'oxyde de magnésium), la résistance à la compression peut atteindre 500bar .

3. Exigences de vitesse de réponse
Relation entre le diamètre de la gaine et le temps de réponse:

Temps de réponse du diamètre de la gaine (mm) (secondes)
1.5 <3
3.0 5-10
6.0 15-30
Scénarios de réponse rapide: extrudeurs en plastique, fabrication de semi-conducteurs .

4. Niveau de précision
Niveau standard:

Classe 1: ± 1 . 5 degrés (0-400 degré).

Classe 2: ± 2 . 5 degrés (0-400 degré).

Scénarios de haute précision: la classe 0 . 5 (± 0,4 degré) est requise pour les laboratoires et les équipements médicaux.

5. Méthode d'installation
Fixation filetée: Convient pour l'installation sur la paroi latérale des pipelines et réacteurs (M12 × 1 . 5 Les threads sont courants).

Installation de la bride: mesure de la température des réservoirs de navires à haute pression (norme de bride DN25 / 40) .

Type de compression de ressort: Exigences d'ajustement serré pour l'équipement dynamique (comme les vis d'extrudeuse) .

6. coût et entretien
Solution économique:
Le thermocouple de type J (Iron-Constantan) coûte 30% de moins que le type K, mais a une limite de température supérieure inférieure .

Exigence de longue durée de vie:
Choisissez l'alliage Platinum-Rhodium (Type S) ou la gaine en céramique . Bien que le coût initial soit 50% plus élevé, la durée de vie peut être étendue par 3-5 fois .

III . Analyse de cas de sélection
Cas 1: Contrôle de la température de l'extrudeuse en PVC
Exigences: réponse rapide (<5 seconds), high temperature resistance of 300°C, and resistance to plastic corrosion.

Solution de sélection:

Modèle: Thermocouple blindé de type K .

Gaine: 316 en acier inoxydable (résistant à la corrosion additive en plastique) .

Diamètre: 3 mm (le temps de réponse est d'environ 8 secondes, la vitesse et la force d'équilibrage) .

Cas 2: Chauffage d'acide du réservoir de placage
Exigences: résistance à 10% de corrosion d'acide sulfurique, IP68 imperméable .

Solution de sélection:

Matériel: gaine en alliage de titane .

CERTIFICATION: CERTIFICATION DE L'EXPLOSION CE / ATEX (Empêcher l'accumulation et l'explosion de l'hydrogène) .

4. Problèmes et solutions courantes
La valeur de température mesurée est trop faible:

Cause possible: la compensation de terminaison à froid du thermocouple échoue .

Solution: Vérifiez la connexion du fil de compensation ou remplacez le module d'émetteur de température .

Interférence grave du signal:

Cause possible: le câble blindé n'est pas utilisé ou la mise à la terre est mauvaise .

Solution: Utilisez plutôt un fil blindé torsadé et assurez-vous une mise à la terre en un seul point .

Corrosion fréquente de la gaine:

Cause possible: le matériau ne correspond pas au milieu (comme 304 en acier inoxydable utilisé dans l'environnement d'acide chlorhydrique) .

Solution: Remplacer par le tantalum (TA) ou la gaine revêtue de polytétrafluoroéthylène (PTFE) .

5. Résumé
La fiabilité des thermocouples dépend de la sélection précise et de l'entretien régulier:

Jugement du bien ou du mal: localisez rapidement les défauts par la résistance, l'isolation et les tests de comparaison .

Sélection correcte: Faites correspondre la meilleure solution selon des paramètres tels que la température, l'environnement et la vitesse de réponse .

Meilleures pratiques industrielles: calibrez tous les 6 mois et vérifiez le statut de la gaine tous les 3 mois dans un environnement à haute température / corrosif .
