Comment déterminer si un thermocouple est endommagé

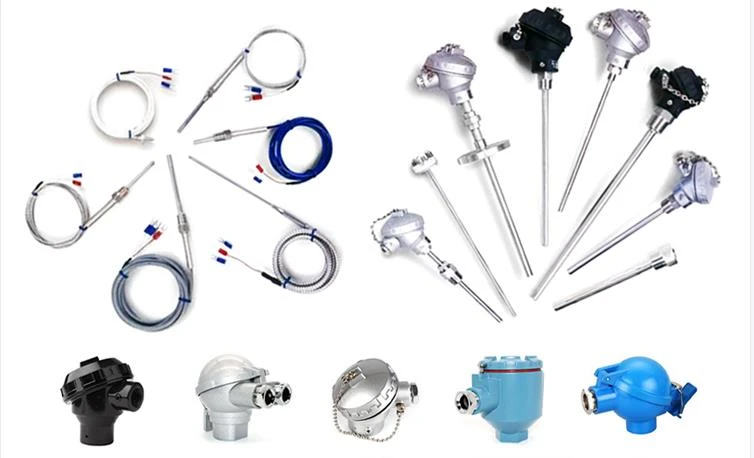

1. Thermocouples
Les thermocouples sont des capteurs de température couramment utilisés, composés de deux métaux différents (généralement des alliages de platine et de palladium) qui mesurent les variations de température par des effets thermoélectriques. Les thermocouples sont couramment utilisés dans la production industrielle et sont largement utilisés pour la mesure et le contrôle de la température.

2. Principe de fonctionnement des thermocouples
Le principe de fonctionnement des thermocouples repose sur l'effet thermoélectrique. Lorsque deux métaux différents sont connectés, un circuit fermé se forme. Lorsqu'il y a une différence de température entre les deux connecteurs du circuit, une différence de potentiel thermoélectrique, également appelée effet thermoélectrique, se produit. Cette différence de potentiel thermoélectrique peut être calculée en mesurant la tension pour calculer la température.

3. Raisons des dommages au thermocouple
Les dommages au thermocouple sont généralement causés par les raisons suivantes :

Choc à haute température

Les chocs thermiques à haute température peuvent provoquer une déformation ou des dommages au matériau métallique des thermocouples, affectant ainsi la précision de la mesure de la température.

corrosion

Dans certaines conditions de fonctionnement, les thermocouples peuvent entrer en contact avec des milieux corrosifs et la corrosion à long terme peut endommager le matériau du thermocouple.

Dommages mécaniques

La partie câblage du thermocouple est sujette aux rayures ou aux fractures mécaniques, provoquant un dysfonctionnement du thermocouple.

4. Comment déterminer si le thermocouple est endommagé
Il existe plusieurs méthodes pour déterminer si un thermocouple est endommagé :

Observez l'apparence du thermocouple

Si l'apparence du thermocouple est déformée ou s'il présente des dommages évidents, il est probable que le thermocouple ait été endommagé et doive être remplacé.

Vérifiez la section de connexion

Vérifiez si la pièce de connexion du thermocouple est cassée, détachée ou desserrée. Si tel est le cas, une réparation ou un remplacement est nécessaire.

Comparé à d'autres résultats de mesure

Comparez le thermocouple avec d'autres appareils de mesure de température fiables (tels que les thermomètres infrarouges) pour la mesure. Si les résultats de mesure diffèrent considérablement, cela peut être dû à un dommage au thermocouple.

Effectuer un test de court-circuit

Court-circuitez les deux bornes du thermocouple et déterminez si le thermocouple fonctionne correctement en détectant le changement de tension après le court-circuit. S'il n'y a pas de changement significatif de tension, cela peut être dû à un dommage au thermocouple.

Effectuer un test de tension aux bornes froides

Utilisez un multimètre pour mesurer la tension de jonction froide à l'extrémité de connexion du thermocouple. Si la tension de jonction froide est anormale, cela peut être dû à un endommagement du thermocouple.

Les thermocouples sont des capteurs de température couramment utilisés qui fonctionnent sur la base de l'effet thermoélectrique. Les dommages aux thermocouples peuvent être causés par un choc thermique élevé, la corrosion ou des dommages mécaniques. Pour déterminer si un thermocouple est endommagé, des méthodes telles que l'observation de l'apparence, l'inspection des pièces de connexion, la comparaison d'autres résultats de mesure, la réalisation de tests de court-circuit ou de tests de tension de jonction froide peuvent être utilisées. L'identification et le remplacement en temps opportun des thermocouples endommagés peuvent garantir la précision de la mesure de température.
