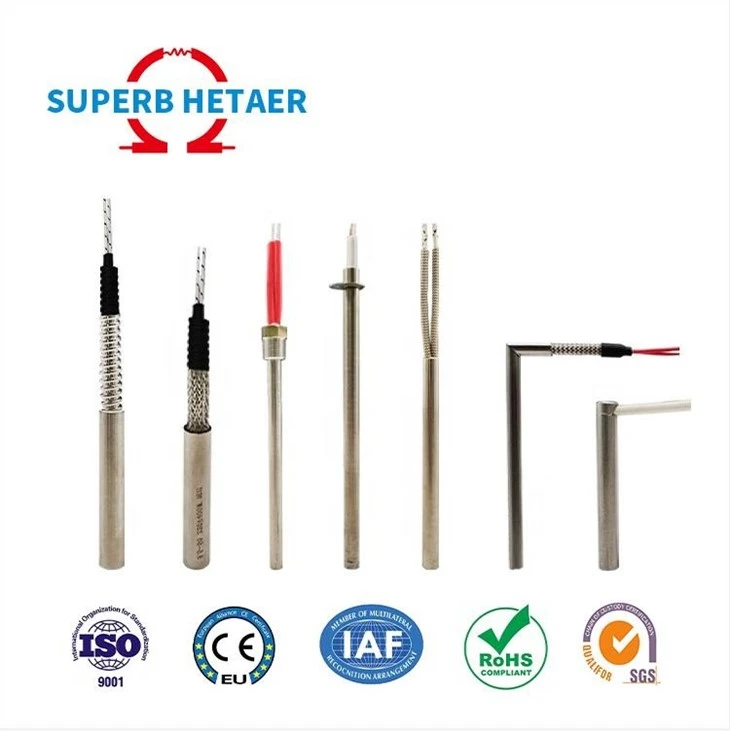

Cartouche chauffante avec bride carrée

La structure de base de la cartouche chauffante est le fil de résistance nickel-chrome enroulé autour d'un noyau d'oxyde de magnésium. Puis rempli de poudre d'oxyde de magnésium isolée à haute température. Les broches en nickel traversent le centre du noyau en contact avec le fil de résistance aux deux extrémités.

Référence de paramètre technique du tuyau de chauffage à tête unique à bride carrée :

1. Matériau du tube : SS304/321/310S/Incoloy 800/840

2. Matériau du fil chauffant : Cr20Ni80

3. Borne : cuivre

4. Fil: fil de cuivre étamé tressé en fibre de verre de silicone 180 degrés Celsius

Fil de téflon 260 degrés Celsius

Fil de nickel pur tressé en fibre de verre mica 400 degrés Celsius

5. Température résistante à la chaleur du tube isolant : 180 degrés

6. Température de fonctionnement maximale : 700 degrés Celsius

La structure du tube chauffant est disponible :

1. Structure de câblage des fils sertis

2. Câblage en plomb serti et structure de tête en céramique

3. Structure de plomb sertie

4. Structure de tête en céramique sertie plus

Suggestion d'achat :

1. Suggestions de sélection de matériaux (Remarque : ce matériau est recommandé, pas standard) :

Charge surfacique Inférieure ou égale à 6W/cm²-SS304 ;

6W/cm^2 2-SS321 ou SS310S ;

12W/cm²＜charge de surface inférieure ou égale à 20 W/cm²——SS310S ou Incoloy 800/840

2. La température de fonctionnement maximale est de 700 degrés, ce qui fait référence au matériau SS310S ou Incoloy800/840. Cette température est utilisée pour une garantie de 1 an dans l'environnement de combustion à sec intégré et de 3 mois dans l'environnement de combustion à sec à l'air nu.
